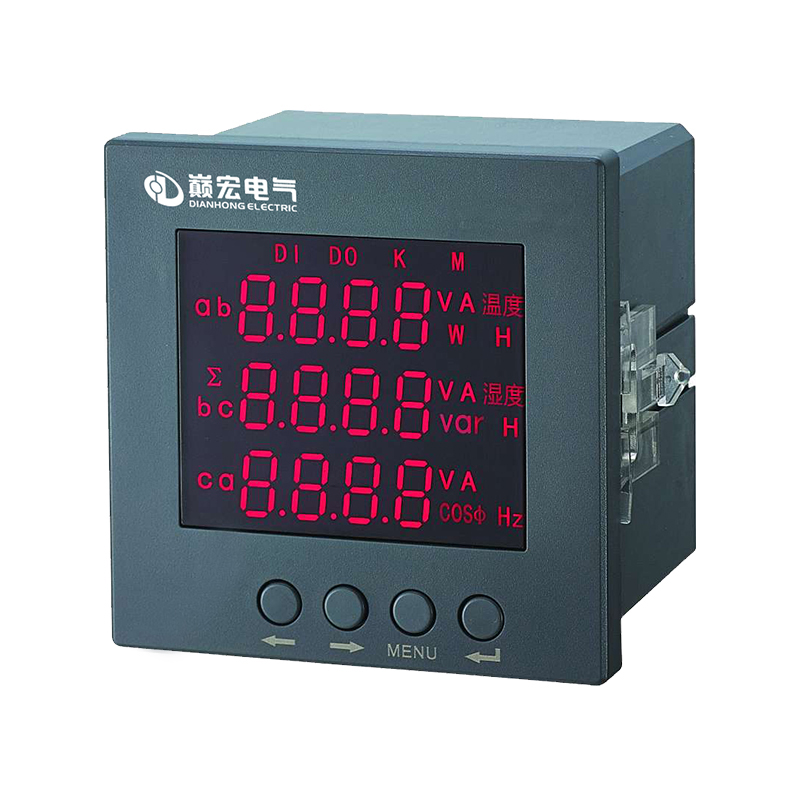

概述
E系列多功能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能夠測量所有的常用電力參數，包括電流、電壓、頻率、功率因數、有功功率、無功功率、有功電能、無功電能等，帶電能脈沖輸出和RS485通訊接口，可實現數據的遠程傳輸。并可選配開關量輸入輸出、模擬量輸出、諧波含量分析、復費率電能統計、事件記錄等多個功能，產品目前廣泛應用于能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能配電盤及開關柜中。
特點
◆ 測量：三相電壓(相/線)、三相電流、三相有功功率(分/總)、三相無功功率、三相功率因數(分/總)、電網頻率、有功電度、無功電度。
◆ 顯示：四排LCD數碼顯示，可適度高。
◆ 通訊：標準RS485接口、MODBUS-RTU協議。
◆ 輸出：2路電能脈沖輸出脈沖常數3200imp/kwh(kvarh)。
◆ 擴展：可通過電壓、電流互感器進行量程擴展、并可現場設置輸入?yún)?shù)比。
技術參數
三相多功能儀表

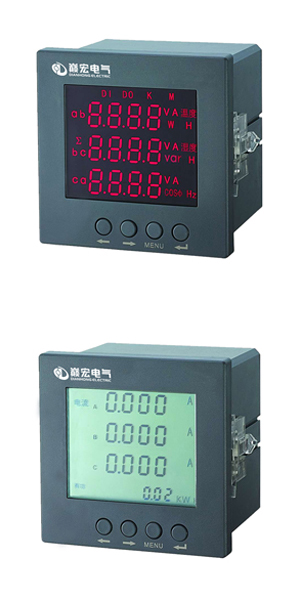

| 產品圖片 | 型號 | DH194E-2S4 | DH194E-3S4 | DH194E-9S4 | DH194E-AS4 | |
 |
開孔尺寸 | 107×107 | 76×76 | 91×91 | 67×67 | |
| 顯示方式 | LED顯示/LCD顯示 | |||||
| 測量參數 | 三相電流 | √ | √ | √ | √ | |
| 三相電壓 | √ | √ | √ | √ | ||
| 頻率 | √ | √ | √ | √ | ||
| 功率因數 | √ | √ | √ | √ | ||
| 有功功率 | √ | √ | √ | √ | ||
| 無功功率 | √ | √ | √ | √ | ||
| 有功電能 | √ | √ | √ | √ | ||
| 無功電能 | √ | √ | √ | √ | ||
| 通訊方式 | RS-485接口，MODBUS-RTU協議 | |||||
| 電能脈沖輸出 | 兩路 | |||||
|
開關量輸入DI/開關量輸出DO(K) |
4DI/4DO選配 | / | 4DI/4DO選配 | / | ||
| 模擬量輸出(M) | 1-4選配 | / | 1-4選配 | / | ||
| 輔助電源 | AC/DC 80-265V | |||||

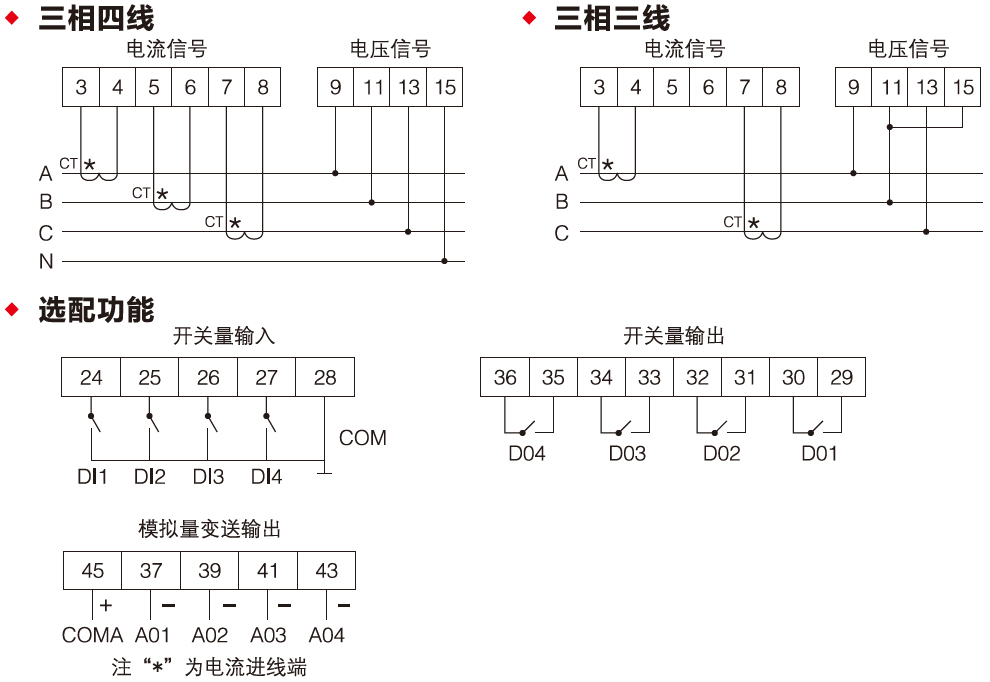

E系列接線原理圖
