概述
Z系列網絡多功能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能夠測量所有的常用電力參數，包括電流、電壓、頻率、功率因數、有功功率、無功功率、有功電能、無功電能等，帶開關量輸入輸出、電能脈沖輸出和RS485通訊接口，可實現數據的遠程傳輸，并可選配模擬量輸入輸出、諧波含量分析、復費率電能統計、事件記錄等多個功能，產品目前廣泛應用于能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能配電盤及開關柜中。
特點
◆ 測量：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能
◆ 顯示：三排LED或LCD顯示，可適度高。
◆ 通訊：標準RS485接口、MODBUS-RTU協議。
◆ 輸出：2路電能脈沖輸出、四路開關量輸出、四路模擬量輸出
◆ 輸入：四路開關量輸入
◆ 擴展：可通過電壓、電流互感器進行量程擴展、并可現場設置輸入?yún)?shù)比
技術參數
網絡多功能儀表

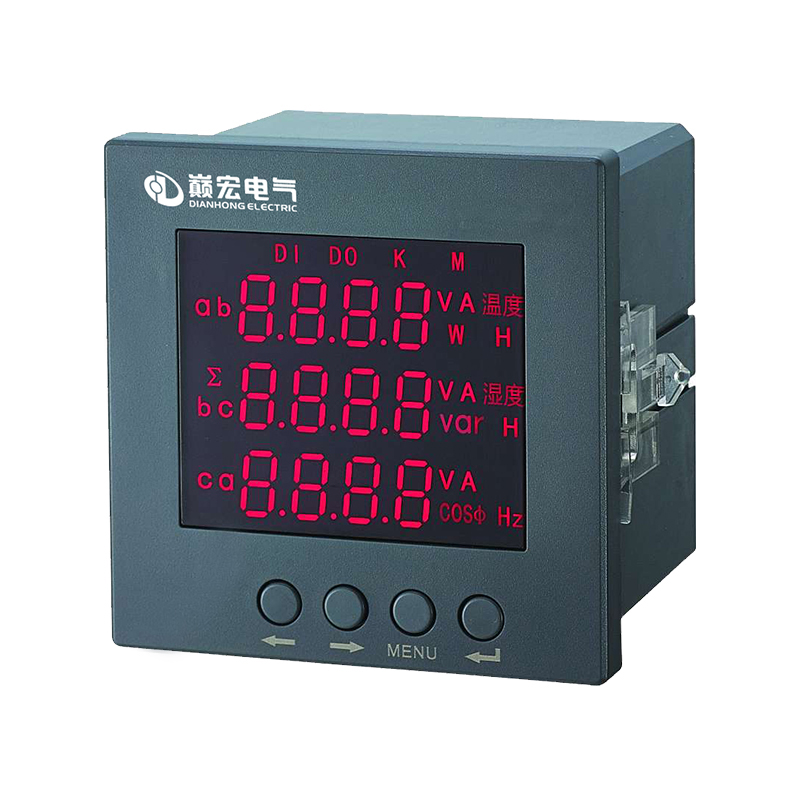

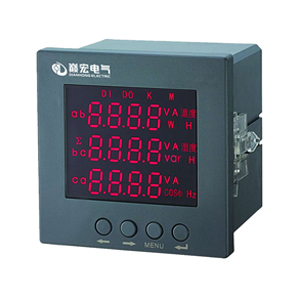

| 產品圖片 | 型號 | DH194Z-2S4 | DH194Z-3S4 | DH194Z-9S4 | DH194Z-AS4 | |
 |
開孔尺寸 | 107×107 | 76×76 | 91×91 | 67×67 | |
| 顯示方式 | LED顯示/LCD顯示 | |||||
| 測量參數 | 三相電流 | √ | √ | √ | √ | |
| 三相電壓 | √ | √ | √ | √ | ||
| 頻率 | √ | √ | √ | √ | ||
| 功率因數 | √ | √ | √ | √ | ||
| 有功功率 | √ | √ | √ | √ | ||
| 無功功率 | √ | √ | √ | √ | ||
| 有功電能 | √ | √ | √ | √ | ||
| 無功電能 | √ | √ | √ | √ | ||
| 通訊方式 | RS-485接口，MODBUS-RTU協議 | |||||
| 電能脈沖輸出 | 兩路 | |||||
|
開關量輸入DI/開關量輸出DO(K) |
4DI/4DO選配 | / | 4DI/4DO選配 | / | ||
| 模擬量輸出(M) | 1-4選配 | / | 1-4選配 | / | ||
| 輔助電源 | AC/DC 80-265V | |||||
網絡多功能諧波表

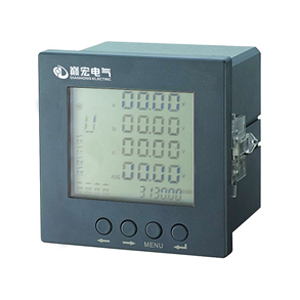

| 產品圖片 | 型號 | DH194Z-2HY | DH194Z-9HY | |
 |
開孔尺寸 | 107×107 | 91×91 | |
| 顯示方式 | LCD顯示 | |||
| 總諧波 | 總諧波含量 | 總諧波含量 | ||
| 分次諧波 | 2-31次 | 2-31次 | ||
| 多費率計量(峰、平、谷、總) | / | / | ||
| 測量參數 | 三相電流(Ia，Ib，Ic，平均值，最大值，最小值) | √ | √ | |
| 三相電壓(相電壓，線電壓，平均值，最大值，最小值) | √ | √ | ||
| 頻率 | √ | √ | ||
| 功率因數(a，b，c相功率因數和三相總功率因素) |
√ | √ | ||
| 有功功率(總有功功率及功率需量) | √ | √ | ||
| 無功功率(總無功功率及功率需量) | √ | √ | ||
| 視在功率(總視在功率及功率需量) | √ | √ | ||
| 有功電能 | √ | √ | ||
| 無功電能 | √ | √ | ||
| 通訊方式 | RS-485接口，MODBUS-RTU協議 | |||
| 電能脈沖輸出 | 兩路 | |||
|
開關量輸入DI/開關量輸出DO(K) |
4DI/4DO | 4DI/4DO | ||
| 模擬量輸出(M) | 1-4路選配 | 1-4路選配 | ||
| (1-64次)SOE事件記錄(T) | 選配 | 選配 | ||
| 輔助電源 | AC/DC 80-265V | |||
網絡多功能復費率表

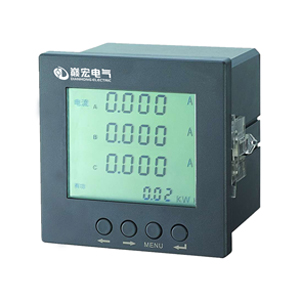

| 產品圖片 | 型號 | DH194Z-2FY | DH194Z-9FY | |
 |
開孔尺寸 | 107×107 | 91×91 | |
| 顯示方式 | LCD顯示 | |||
| 總諧波 | / | / | ||
| 分次諧波 | / | / | ||
| 多費率計量(峰、平、谷、總) | 三種費率八個時段 | |||
| 測量參數 | 三相電流(Ia，Ib，Ic，平均值，最大值，最小值) | √ | √ | |
| 三相電壓(相電壓，線電壓，平均值，最大值，最小值) | √ | √ | ||
| 頻率 | √ | √ | ||
| 功率因數(a，b，c相功率因數和三相總功率因素) |
√ | √ | ||
| 有功功率(總有功功率及功率需量) | √ | √ | ||
| 無功功率(總無功功率及功率需量) | √ | √ | ||
| 視在功率(總視在功率及功率需量) | √ | √ | ||
| 有功電能 | √ | √ | ||
| 無功電能 | √ | √ | ||
| 通訊方式 | RS-485接口，MODBUS-RTU協議 | |||
| 電能脈沖輸出 | 兩路 | |||
|
開關量輸入DI/開關量輸出DO(K) |
4DI/4DO | 4DI/4DO | ||
| 模擬量輸出(M) | 1-4路選配 | 1-4路選配 | ||
| (1-64次)SOE事件記錄(T) | 選配 | 選配 | ||
| 輔助電源 | AC/DC 80-265V | |||

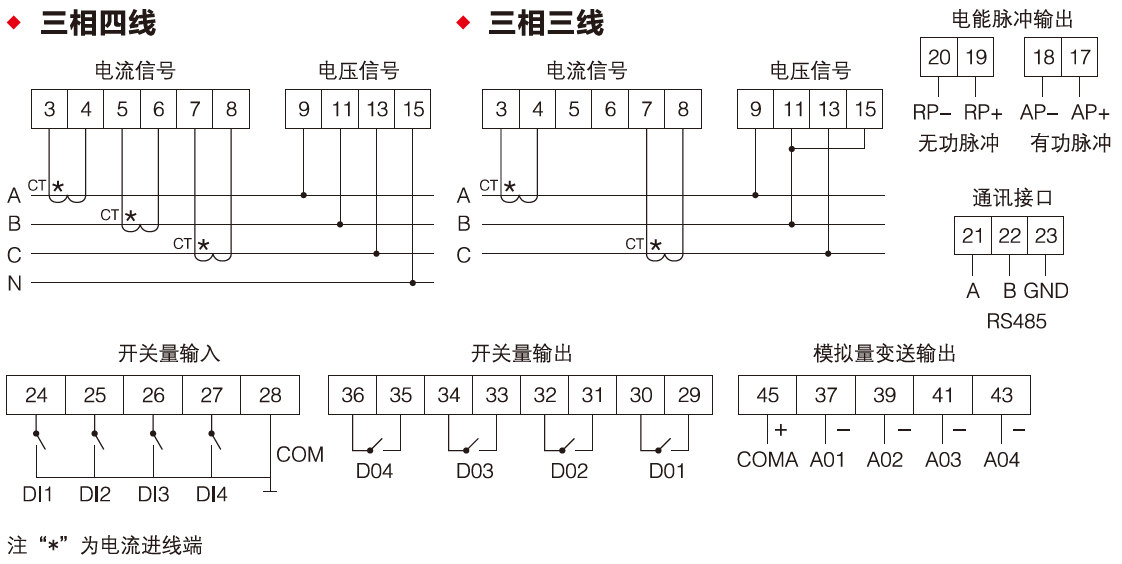

Z系列接線原理圖
