浙江巔宏電氣科技有限公司是一家專業從事高低壓電器（故障電弧探測器）的科技型企業，服務熱線：0577-62715119

DH194系列電力儀表 K系列

產品型號：

銷售熱線: 0577-62715119

技術支持: 18968805554（消防產品） 15271381522（雙電源）

上一產品：DHCPSNZ自耦減壓起動器
下一產品：DH194系列電力儀表 E系列

概述

◆ K系列智能數顯儀表具備以下功能和特點：
◇ 顯示倍率、通訊地址、波特率等通過面板上按鈕可設置，使用非常靈活方便。
◇ 可選模擬量輸出，輸出為4~20mA, 0~12~20mA等可選。
◇ 可選兩路報警輸出，對被測量參數實現上下限監控。
◇ 可選RS-485數字接口，采用標準MODBUS-RTU協議。
◇ 可選2路開關量輸入，可監視系統內開關量狀態。
◇ 數字校零、數字校調、精度高、性價比極高。

技術參數

精度等級
 顯示精度0.5級
顯示方式 LED顯示或LCD顯示
輸入 標稱輸入 電流AC1A，AC5A，AC10A，AC500mA，DC5A，DC20mA等
電流AC100V，AC220V，AC380V，DC100V，DC200V，DC380V，DC75mV等
(可通過CP或PT擴展量程，訂貨時說明)
過負荷 持續：1.2倍；瞬時：電壓2倍(10秒)，電流10倍(5秒)
頻率 50/60Hz±10%
電源 輔助電源 標配AC220V±5%，可選配AC/DC80-265V
功耗 <4VA
隔離電阻 電源與輸入、變送輸出、通訊接口為AC2kV；輸入、變送輸出、通訊接口為AC1kV
絕緣電阻 ≥100MΩ
平均無故障工作時間 ≥50000h
工作條件 環境溫度：-10~55℃，相對濕度≤93%，無腐蝕氣體場所，海拔高度≤2500m

輸出（可選）

 模擬量(M) DC4~20mA / 0~20mA
數字通訊(C) RS-485接口，MODBUS-RTU協議，波特率默認9600(可選4800, 9600)bps
開關量輸入(K) 2路開關量輸入，干節點方式
報警輸出(J) 2路開關量報警輸出，繼電器觸點

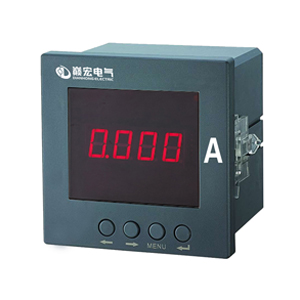

單相電流表

產品圖片 型號 DH194I-1K1 DH194I-2K1 DH194I-3K1 DH194I-4K1 DH194I-5K1 DH194I-9K1 DH194I-AK1 DH194I-DK1


基本功能 測量單相電流，CT可設定，可添加選配功能
輔助電源 標配電源AC220V，可選配開關電源AC/DC 80-265V(訂貨時說明)
開孔尺寸 151×76 107×107 76×76 116×56 92×44 91×91 67×67 45×45
顯示方式 LED顯示 / LCD顯示
C √ √ √ √ √ √ √ √
M √ √ √ √ √ √ √ √
K √ √ √ √ √ √ √
J √ √ √ √ √ √ √

選配功能：“√”代表可選，“J”代表報警輸出，“M”代表模擬量輸出，“K”代表開關量輸入，“C”代表RS485通訊

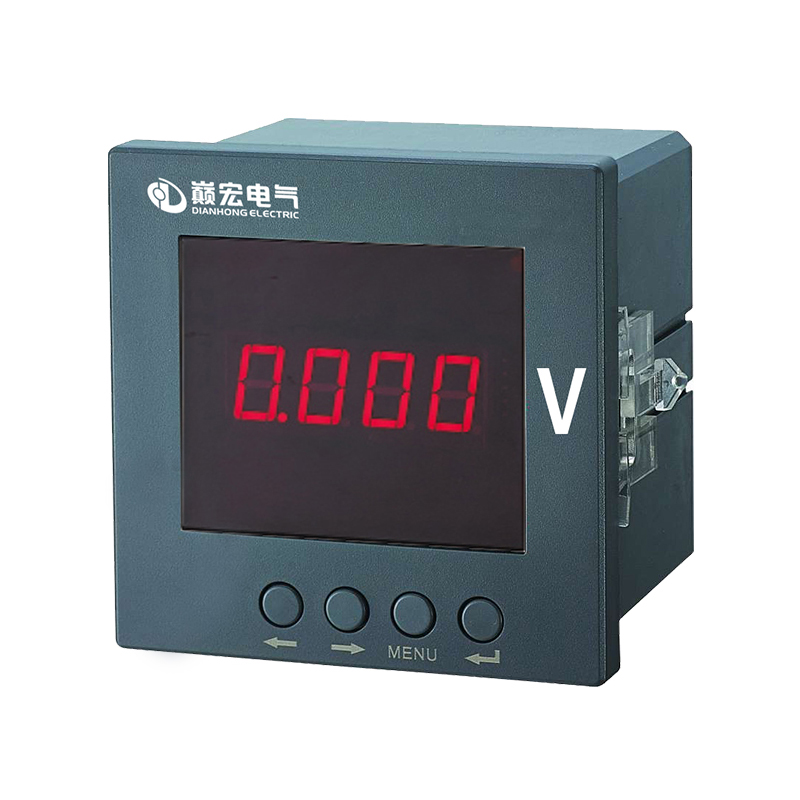

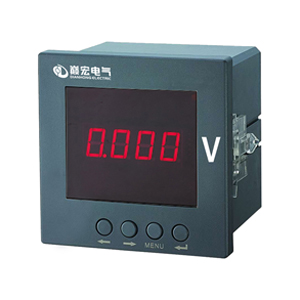

單相電壓表

產品圖片 型號 DH194U-1K1 DH194U-2K1 DH194U-3K1 DH194U-4K1 DH194U-5K1 DH194U-9K1 DH194U-AK1 DH194U-DK1


基本功能 測量單相電流，PT可設定，可添加選配功能
輔助電源 標配電源AC220V，可選配開關電源AC/DC 80-265V(訂貨時說明)
開孔尺寸 151×76 107×107 76×76 116×56 92×44 91×91 67×67 45×45
顯示方式 LED顯示 / LCD顯示
C √ √ √ √ √ √ √ √
M √ √ √ √ √ √ √ √
K √ √ √ √ √ √ √
J √ √ √ √ √ √ √

選配功能：“√”代表可選，“J”代表報警輸出，“M”代表模擬量輸出，“K”代表開關量輸入，“C”代表RS485通訊

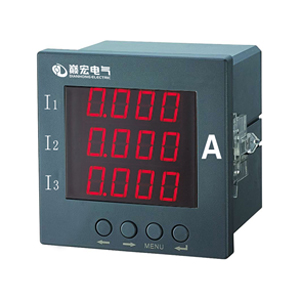

三相電流表

產品圖片 型號 DH194I-2K4 DH194I-3K4 DH194I-9K4 DH194I-AK4


基本功能 測量三相電流，可添加選配功能
輔助電源 標配電源AC 220V，可選配開關電源AC/DC 80-265V(訂貨時說明)
開孔尺寸 107×107 76×76 91×91 67×67
顯示方式 LED顯示 / LCD顯示
C √ √ √ √
M √
√
K √ √ √ √
J √ √ √ √

選配功能：“√”代表可選，“J”代表報警輸出，“M”代表模擬量輸出，“K”代表開關量輸入，“C”代表RS485通訊

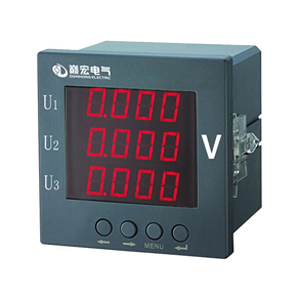

三相電壓表

產品圖片 型號 DH194U-2K4 DH194U-3K4 DH194U-9K4 DH194U-AK4


基本功能 測量三相電流，可添加選配功能
輔助電源 標配電源AC 220V，可選配開關電源AC/DC 80-265V(訂貨時說明)
開孔尺寸 107×107 76×76 91×91 67×67
顯示方式 LED顯示 / LCD顯示
C √ √ √ √
M √
√
K √ √ √ √
J √ √ √ √

選配功能：“√”代表可選，“J”代表報警輸出，“M”代表模擬量輸出，“K”代表開關量輸入，“C”代表RS485通訊

三相電壓電流組合表

產品圖片 型號 DH194UI-2K4 DH194UI-3K4 DH194UI-9K4 DH194UI-AK4


基本功能 測量三相電流，可添加選配功能
輔助電源 標配電源AC 220V，可選配開關電源AC/DC 80-265V(訂貨時說明)
開孔尺寸 107×107 76×76 91×91 67×67
顯示方式 LED顯示 / LCD顯示
C √ √ √ √
M √
√
K √ √ √ √
J √ √ √ √

選配功能：“√”代表可選，“J”代表報警輸出，“M”代表模擬量輸出，“K”代表開關量輸入，“C”代表RS485通訊

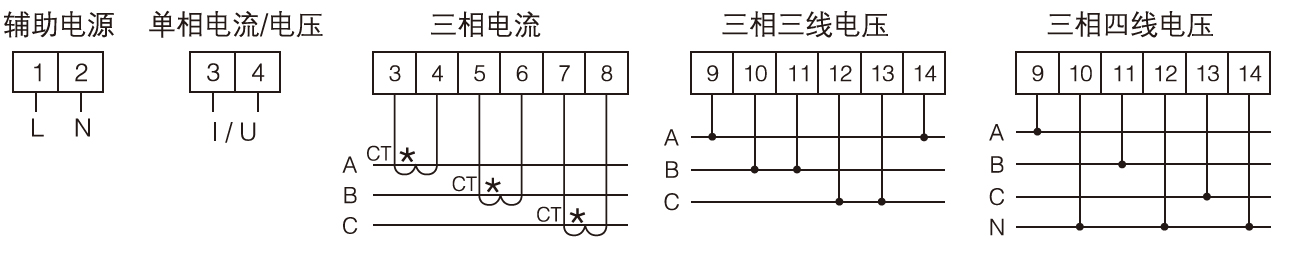

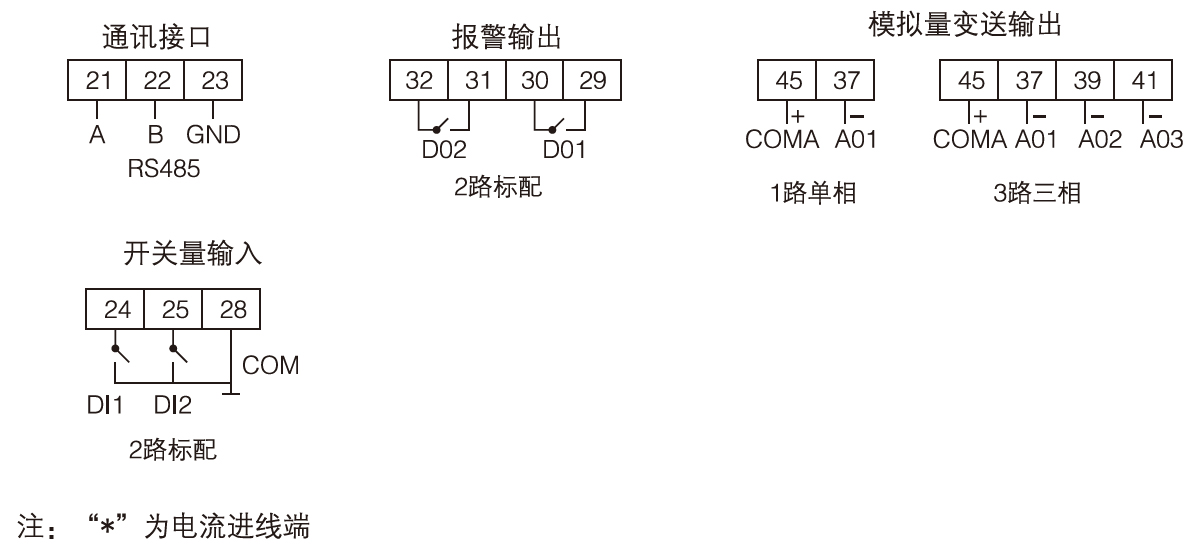

K系列接線原理圖

電流表/電壓表/組合表

選配功能

?
