功能說明
裝置測量電動機起動時間Tstart的方法：當電動機的最大相電流從零突變動10%Ie時開始計時，直到起動電流過峰值后下降到120%Ie時為止，之間的歷時稱為Tstart。（Ie為電動機額定電流），電動機起動時間過長會造成轉子過熱，當裝置實際測量的起動時間超過整定的允許起動時間Tstart時，保護動作于跳閘。

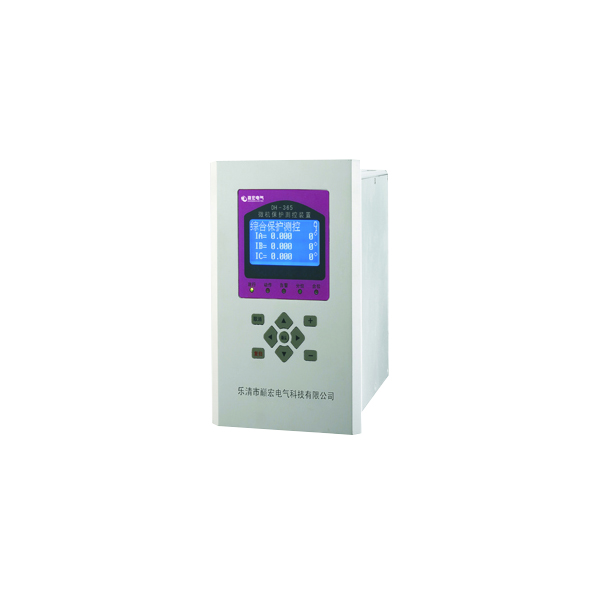

| DH-365電動機保護測控裝置 |
| 適用于電動機 |
| 保護功能 |
啟動時間過長保護 |
■ |
| 兩段式定時限相間過流 |
■ |
| 兩段式負序過流（Ⅱ段可為定時限或反時限） |
■ |
| 過負荷保護 |
■ |
| 零序過流報警/跳閘 |
■ |
| 過電壓保護 |
■ |
| 低電壓保護 |
■ |
| 零序過壓保護 |
■ |
| 工藝保護（3路） |
■ |
| 數據采集 |
電流 |
■ |
| 電壓 |
■ |
| 有功、無功 |
■ |
| 功率因數、頻率 |
■ |
| 12路遙信量 |
■ |
| 事件記錄 |
保護事件 |
■ |
| 告警事件 |
■ |
| 遙信變位事件 |
■ |
| 操作記錄事件 |
■ |
| 事件SOE |
■ |
| 事故變位次數統計 |
■ |
| 控制功能 |
就地/遠方分、合閘 |
■ |
| 遠方保護投/退 |
■ |
| 跳合位 |
RS485 |
■ |
| 通訊規約MODBUS |
■ |

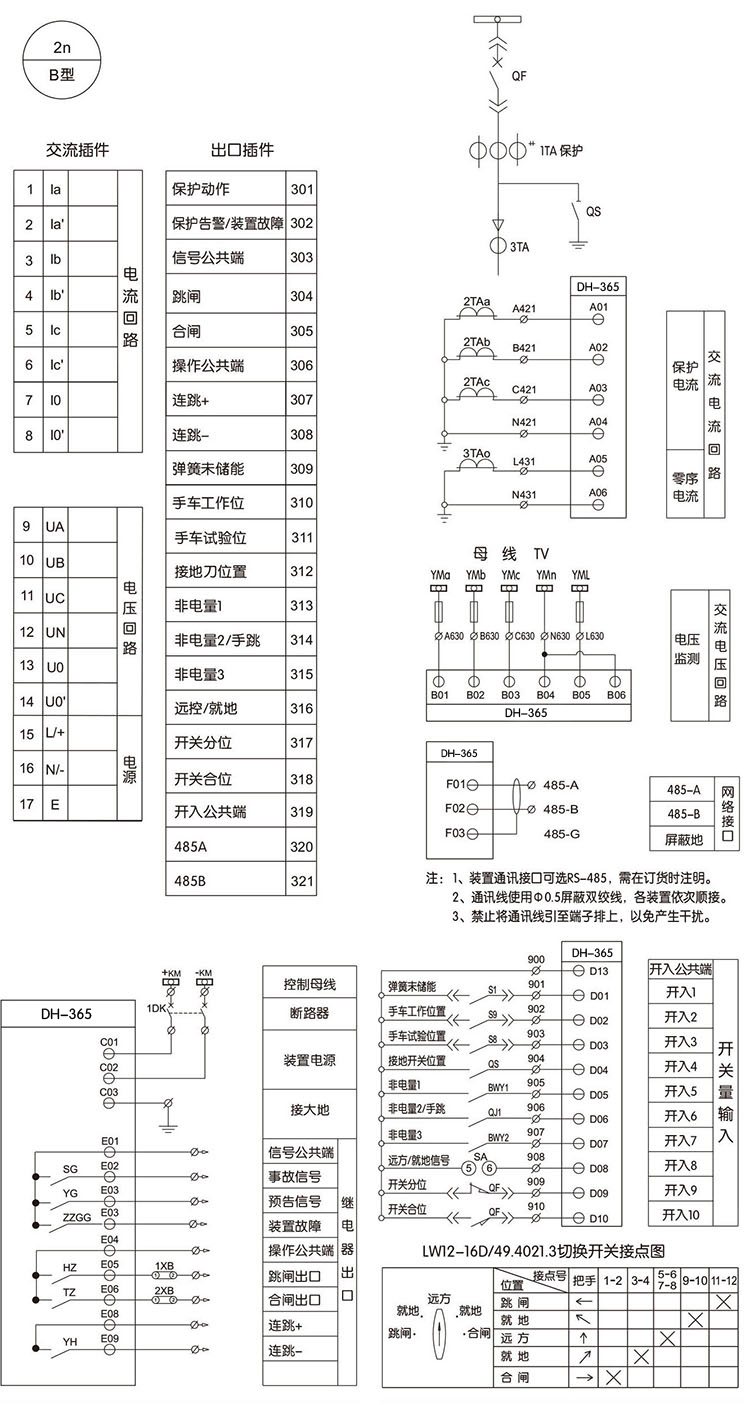

接線圖
開孔尺寸
