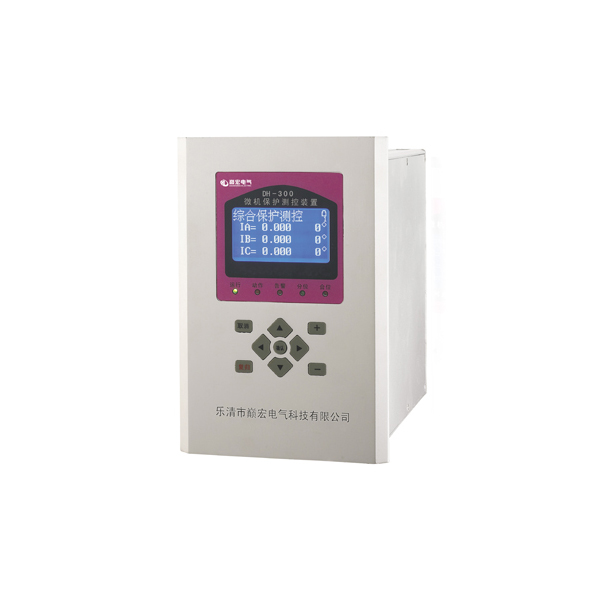

裝置簡介
DH-300系列數字式保護測控裝置適用于35kV以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行。可以和其它保護、自動化設備一起通過通信接口組成自動化系統。全部裝置均可組屏集中中安裝，也可就地安裝于高低壓開關柜。
功能特點
1、采用全密封式結構，有良好的抗震、防塵性能；
2、小型化設計，體積小，重量輕，外形美觀，安裝方便；
3、采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強；
4、漢化液晶顯示，人機界面清晰易懂，操作整定極為方便；
5、裝置供電電源為交直流兩用；
6、具有RS485總線串行通信口，并集成了MODBUS標準通信規約；
7、具有事件順序記錄功能，可記錄100條事件，數據掉電不丟失；
8、具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持；
9、外形小巧精致、結構合理、采用高等級、高品質的元器件及多層板技術和SMT工藝，是產品具有很高的電氣性能；
10、超低功耗。
技術指標
◆ 額定工作電壓：AC/DC220V或DC110V通用
◆ 額定技術數據
◇ 交流電流：5A或1A（訂貨注明）
◇ 交流電壓：100V或400V（訂貨注明）
◇ 頻率：50Hz
◆ 功率消耗
◇ 工作電源：正常工作時，不大于5W；保護動作時，不大于10W
◇ 交流電流回路：<1VA/相(In=5A)；<0.5VA/相(In=1A)
◇ 交流電壓回路：<0.5VA/相
◆ 精確工作范圍
◇ 電流：0.04In~20In
◇ 頻率：0.9Fn~1.1Fn
◇ 電壓：0.4V~1.2Un
◇ 時間：0~100s
◆ 保護部分精度
◇ 定值精度：≤±5%
◇ 時間精度：≤±1%或整定時間+35ms
◇ 整組動作時間：≤35ms
◇ 頻率精度：≤0.01Hz
◆ 測控部分精度
◇ 交流量精度：≤±0.2%
◇ 有功無功：≤±0.5%
◆ 開關量輸入
◇ 輸入類型：有源
◇ 光電隔離輸入數量：12路
◇ 工作電壓：AC/DC220V或DC110V通用
◆ 開出接點容量
◇ 出口繼電器
觸電額定載流容量：250VAC/220VDC，5A
輸出類型：無源（空接點）
◇ 信號繼電器
觸電額定載流容量：250VAC/220VDC，5A
輸出類型：無源（空接點）
◆ 通信接口
◇ 數目：1
◇ 傳輸方式：異步
◇ 地址：1-110
◇ 電氣特性：RS485
◇ 通信協議：MODBUS
◇ 波特率：≤1Mbps

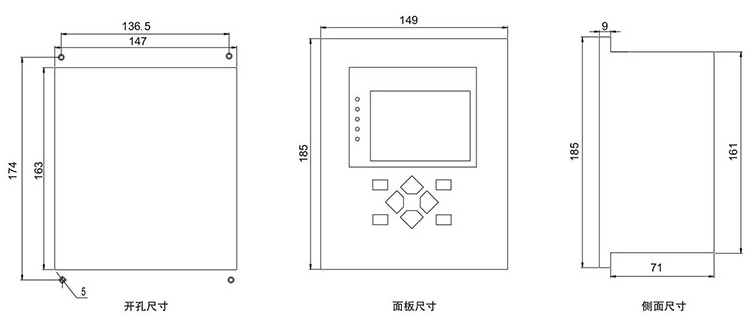

開孔尺寸
