概述

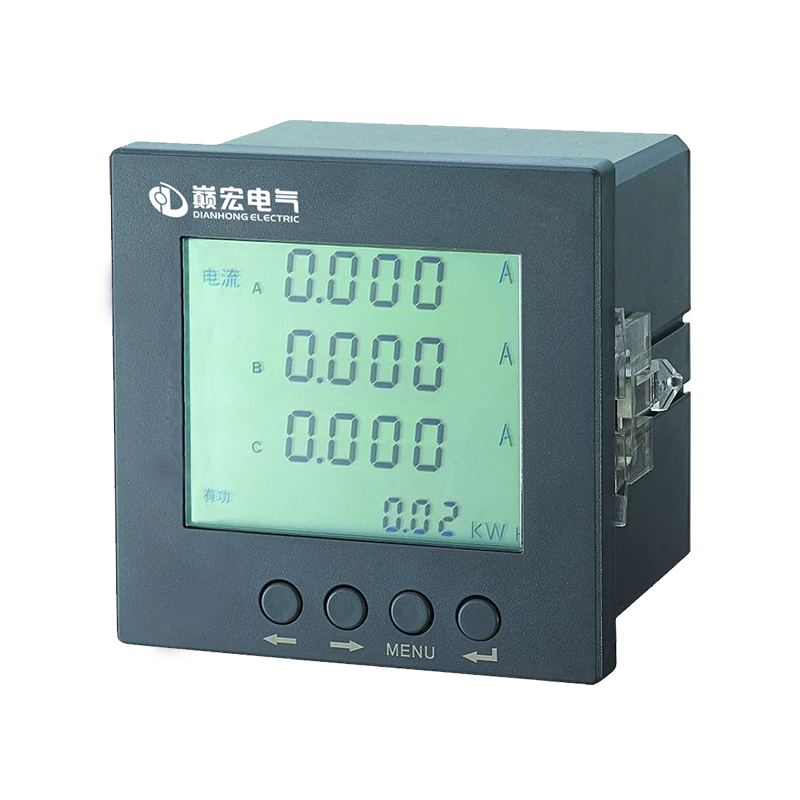

多功能電力儀表能夠高精度測量三相電網系統中所常用的電量參數：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能，無功電能，電力質量分析，諧波總量2-31次。并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LCD現場顯示和遠程RS-485數字通訊。具有接安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。
特點
測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能、諧波總量2-31次
顯示：數碼管一三排LED數碼管顯示，可視度高液晶屏-STN藍屏、寬視角、高品質、高清晰LCD液晶顯示
通訊：RS485通訊，MODBUS-RTU協議
輸出：2路電能脈沖輸出(脈沖常數3200imp/kwh)
擴展：可直接從電流、電壓互感器輸入信號，現場可編程設置輸入?yún)?shù)變化比
用途：進線、母線以及重要配出回路，適用GCS、GCK、MNS、GGD等柜型
技術參數
| 精度等級 |
電流、電壓為0.5級，有功電能為1級，無功電能為2級 |
| 顯示方式 |
LED顯示或LCD顯示 |
| 輸入測量 |
網絡 |
三相三線3P3L、三相四線3P4L、單相 |
| 電壓 |
額定值 |
AC400V/AC100V(可通過CT擴展量程，訂貨時說明) |
| 過負荷 |
持續：1.2倍；瞬時：電壓2倍(10秒) |
| 功耗 |
<1VA(每相) |
| 阻抗 |
>300kΩ |
| 精度 |
RMS測量，精度等級0.5 |
| 電流 |
額定值 |
AC1A/AC5A(可通過CT擴展量程，訂貨時說明) |
| 過負荷 |
持續：1.2倍；瞬時：電流10倍(5秒) |
| 功耗 |
<0.4VA(每相) |
| 阻抗 |
<20MΩ |
| 精度 |
RMS測量，精度等級0.5 |
| 頻率 |
50/60Hz±10% |
| 電能 |
有功、無功電能計量 |
| 電源 |
工作范圍 |
AC/DC 80-265V |
| 功耗 |
≤5VA |
| 輸出模塊 |
脈沖輸出 |
2路電能脈沖輸出，光耦繼電器，常數：3200imp/Kwh(Kvarh) |
| 通訊接口 |
RS-485接口，MODBUS-RTU協議，波特率4800, 9600bps可選 |
| 工作條件 |
環境溫度：-10~+55℃，存儲：-25~+70℃，相對濕度≤93%，海拔高度≤2500m |
| 隔離耐壓 |
輸入和電源> 2kV，輸入和輸出>1kV，電源盒輸出>2kV |
| 絕緣 |
≥100MΩ |
