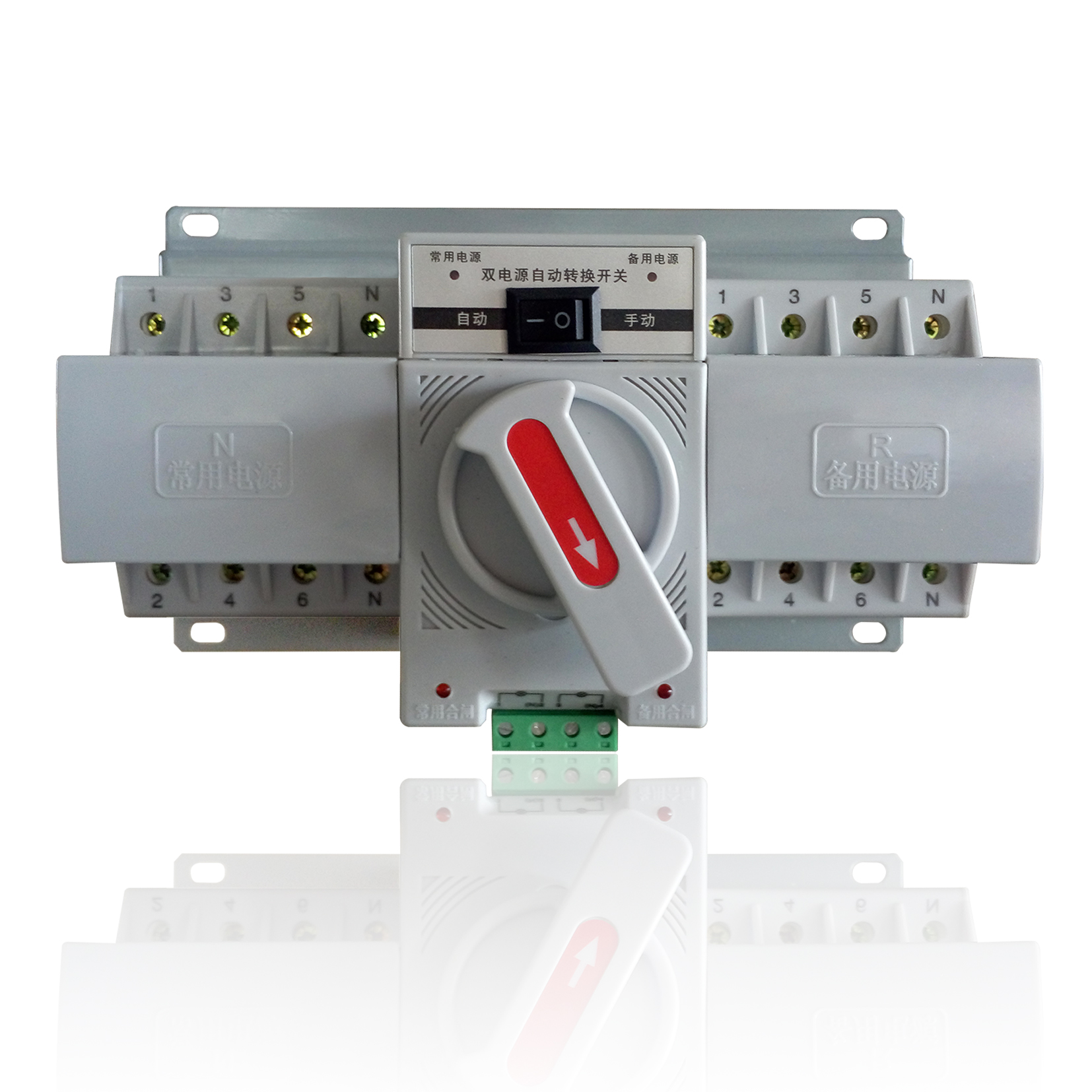

產品概述
控制裝置：內置控制器
產品優勢：設計緊湊、結構簡單、模塊化
特點：切換更穩定、維護更方便、性能尤為可靠、開關狀態清晰可辨
接線方式：板前接線
轉換方式：電網對電網、電網對發電機、自投自復
殼架電流：63A
額定電流：6~63A
產品分類：CB級，帶過載及短路保護
產品極數：2極、3極、4極
符合標準：GB/T 14048.11
正常工作條件
◆ 周圍空氣溫度
◇ 周圍空氣溫度-5℃~+40℃，且24小時平均溫度不超過+35℃
◆ 大氣濕度
◇ 月最大相對濕度90%，能耐受海上潮濕空氣的影響，在較低溫度下可以允許較高的相對濕度，對于溫度變化偶爾產生的凝露應采取特殊的措施。
◆ 安裝高度
◇ 安裝地點的海拔不超過2000米
◆ 污染等級
◇ 安裝地點的環境污染等級為3級
◆ 安裝級別
◇ 安裝類別Ⅳ類

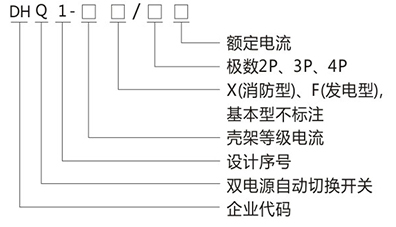

型號及其含義
產品用途
DHQ1型雙電源自動轉換開關（以下簡稱ATS）適用于50Hz/60Hz，額定工作電壓220V(2P), 380V(3P, 4P)，額定電流10A~63A末端型雙回路供電系統。可以完成常用電源與備用電源之間的自動切換，以證供電的可靠性，主要用于高層建筑、商場、消防泵、消煙風機、電梯、生活水泵、事故照明等場所。本產品符合GB/T14048.11標準。
結構特點與功能
DHQ1W-63型開關切換驅動采用單電機驅動，結構簡單，切換可靠平穩、無噪音、沖擊力更小。操作器驅動電機只執行開關轉換瞬間通過電流、穩態工作無需提供工作電流，節能更顯著。無溫升發熱、結點熔焊和電機燒毀現象；開關帶有機械聯鎖保護，確保主備電源不會同時接通，保證常用、備用電源可靠工作，互不干涉。開關能帶負荷切換，緊急時可采用手柄進行手動切換。開關有電氣或機械合閘指示，控制電源均引自主備電源交流220V(無須另加控制電壓)。

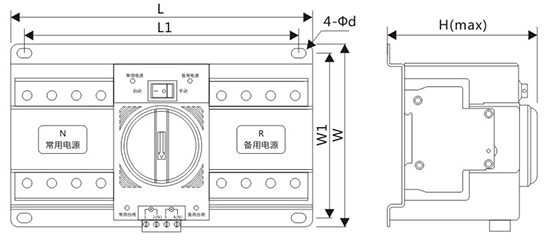

外形尺寸及安裝尺寸
