概述

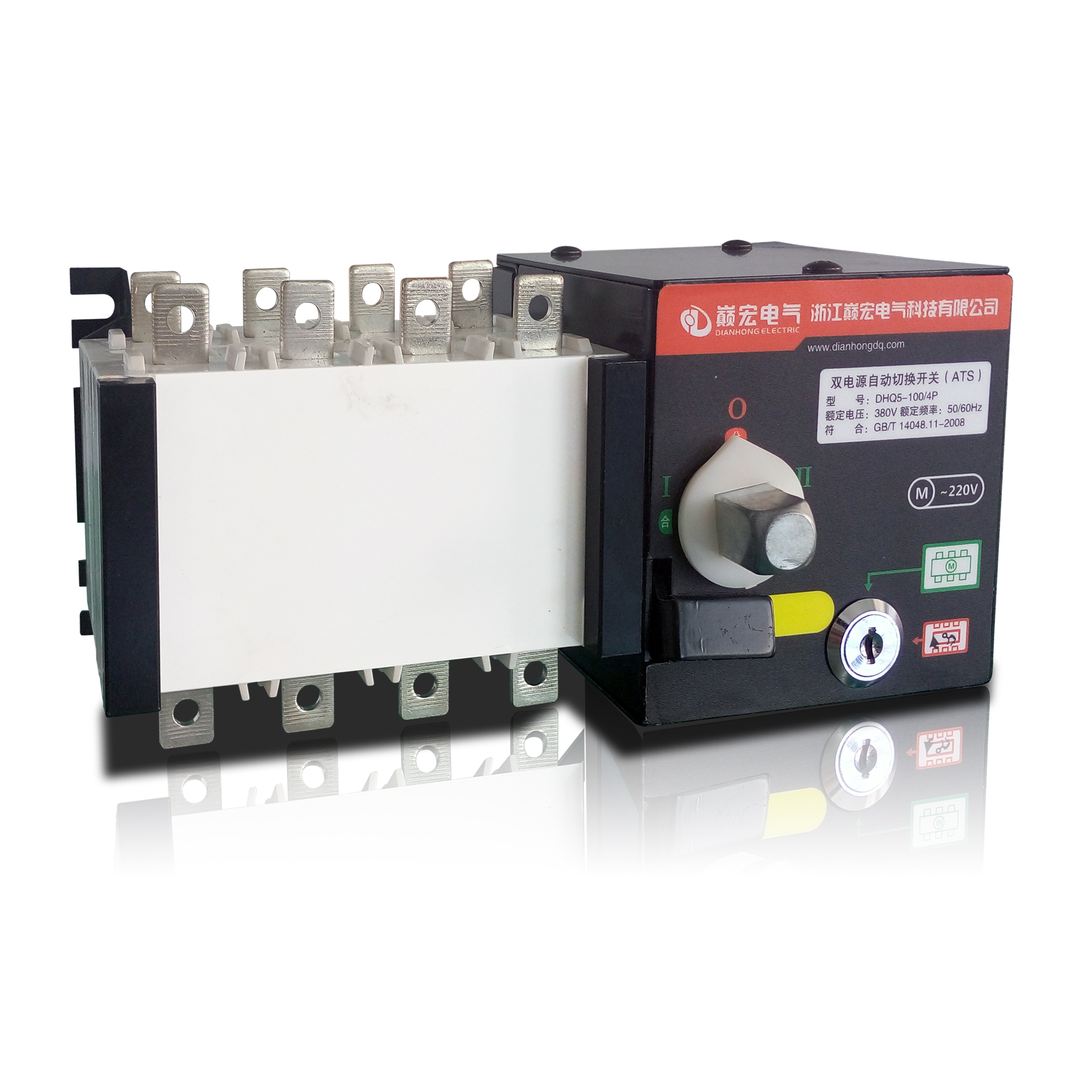

DHQ5系列雙電源自動轉換開關(ATSE)，是集開關與邏輯控制與一體，真正實現機電一體化的新型自動轉換開關;它適用于交流50Hz、額定電壓AC380V、約定發熱電流至3200A的配電設備中，具有檢測、通信接口、電氣機械互鎖等功能；可實現全自動、遠程控制，強置“0"、緊急手動等操作，廣泛用于供電系統的主用電源與備用電源的自動轉換或兩臺負載設備的自動轉換及安全隔離等。

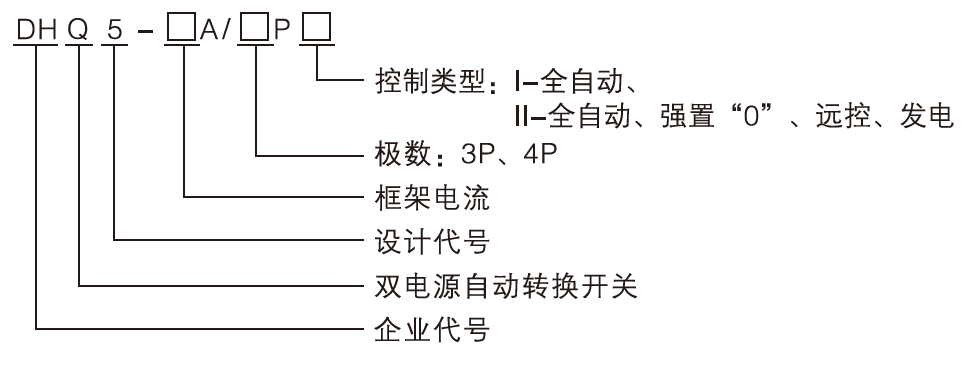

型號及含義
正常工作條件和安裝條件
◆ 安裝地點的海拔不超過2000m。
◆ 周圍空氣溫度
◇ 周圍空氣溫度上限為+40℃，下限為-5℃，且24h的平均值不超過+35℃。
◆ 大氣濕度
◇ 最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%，對由于濕度變化偶爾產生的凝露應采取特殊的措施。
◆ 污染等級：3級；安裝類別：Ⅲ級
◆ 開關應安裝在無顯著搖動、沖擊振動和沒有雨雪侵襲的地方，同時安裝地點應無爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。
控制類型及相應功能
◆ Ⅰ型：全自動
◆ Ⅱ型：全自動、強置“0”、遠程控制(手動)、帶發電機
◆ 全自動：即自投自復，當常用電源異常時，開關轉換至備用電源;而當常用電源恢復正常后，開關從備用電源轉換至常用電源。
◆ 強置“0”：緊急情況或設備檢修時，啟動強制“0”自鎖按鈕，開關轉換至“0”檔切斷雙路電源。
◆ 遠程控制(手動)：即遠距離操作控制，啟動“Ⅰ”檔按鈕(配電箱按鈕，下同)，則常用電源投入工作；啟動“Ⅱ”檔按鈕，則備用電源投入工作。
◆ 帶發電機(油機)：當市電電源異常時，則發出油機啟動的信號，使油機自動啟動，待發電正常后，開關便轉換至發電電源；而當市電電源恢復正常后，開關又轉換至市電電源，同時發出油機關閉的信號，使油機自動關閉。
產品性能參數

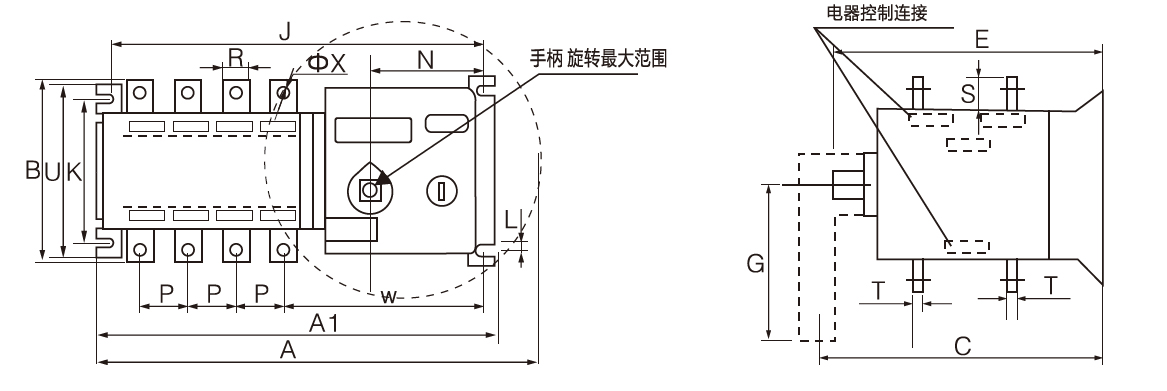

外形及安裝尺寸
