概述

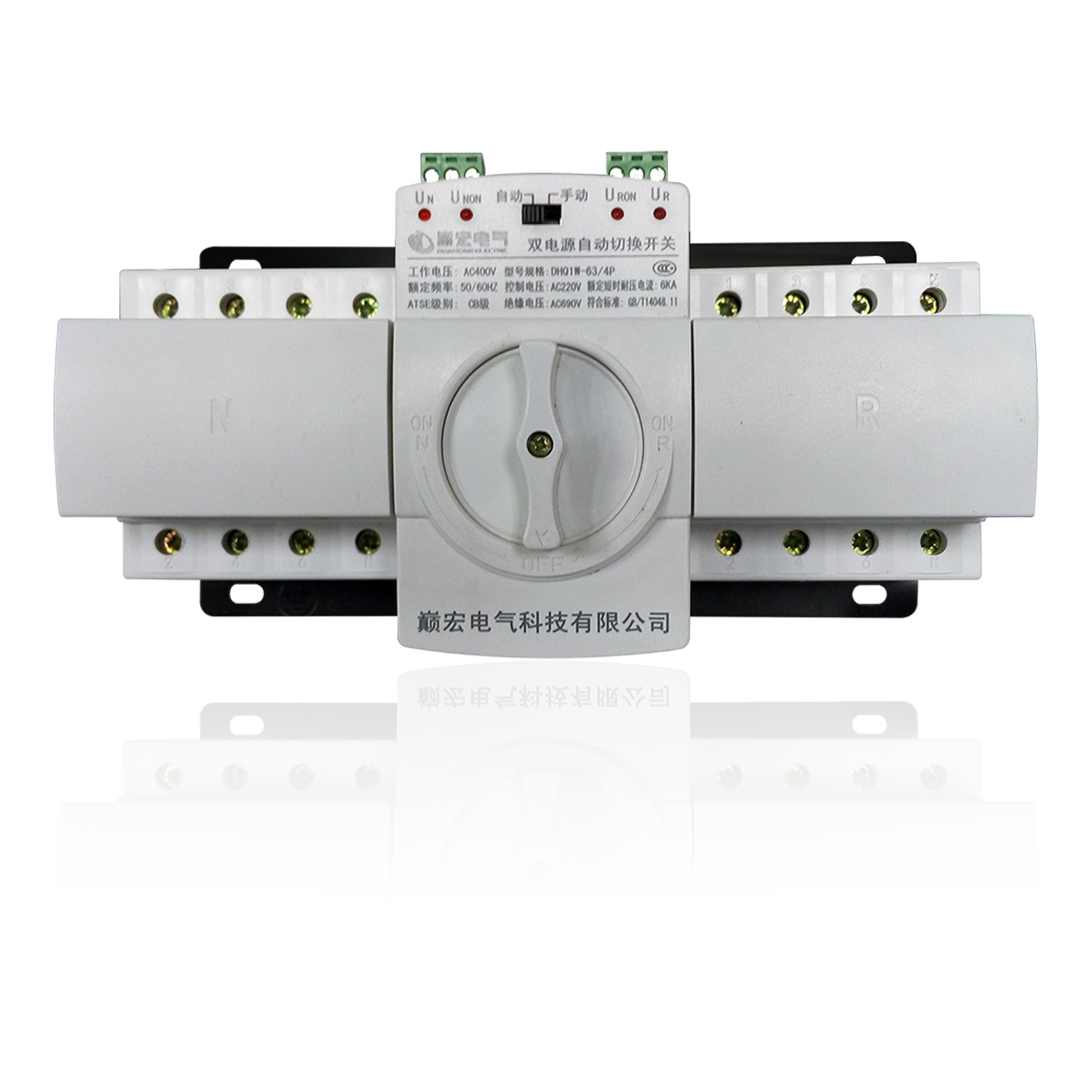

DHQ1W雙電源自動轉換開關(以下簡稱雙電源)，它適用于交流50Hz/60Hz，額定工作電壓220V/380V、額定工作電流63A及以下的供電系統?？筛鶕?jù)需求進行兩路電源之間的選擇轉換。產品具有過載、短路、欠電壓保護功能，同時還具備消防、雙分和輸出合閘信號功能。特別適用于需要消防需求的寫字樓、商場、銀行、高層建筑等的照明線路用。
本產品符合GB/T 14048.11標準。

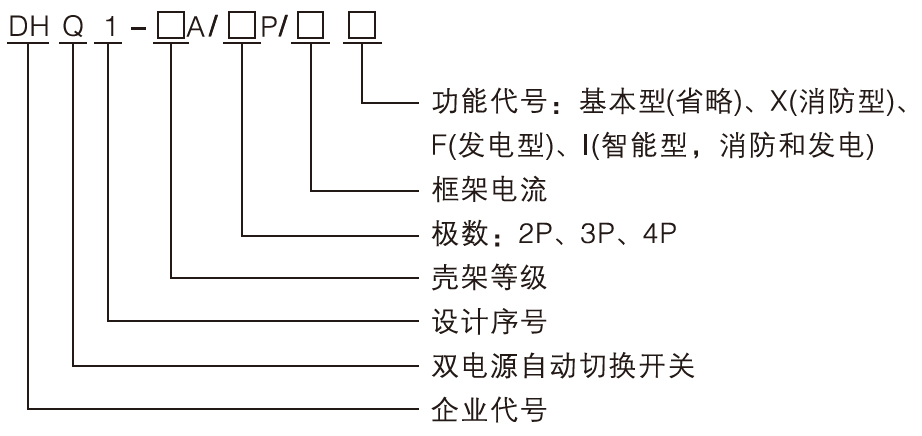

型號及含義
正常工作條件和安裝條件
◆ 安裝地點的海拔不超過2000m。
◆ 周圍空氣溫度
◇ 周圍空氣溫度上限為+40℃，下限為-5℃，且24h的平均值不超過+35℃。
◆ 大氣濕度
◇ 最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%，對由于濕度變化偶爾產生的凝露應采取特殊的措施。
◆ 污染等級：3級
◆ 安裝類別：IV級；傾斜度不大于±23°。
功能簡述
◆ 自動原理：自動/手動開關撥至自動位置
◇ 常用電源正常時，本開關自動接通常用線路給用電線路供電。
◇ 常用電源不正常時，切斷常用電源供電線路，自動轉換至備用電源給用電線路供電。
◆ 手動原理：自動/手動開關撥至手動位置
◇ 可以手動切斷常用電源，接通備用電源給用電線路供電；
◇ 也可以手動切斷備用電源，接通常用電源給用電線路供電；
◇ 同時可以切斷常用電源和備用電源，實行雙分，使供電系統與負載斷開，實施用電線路維護。
產品性能參數

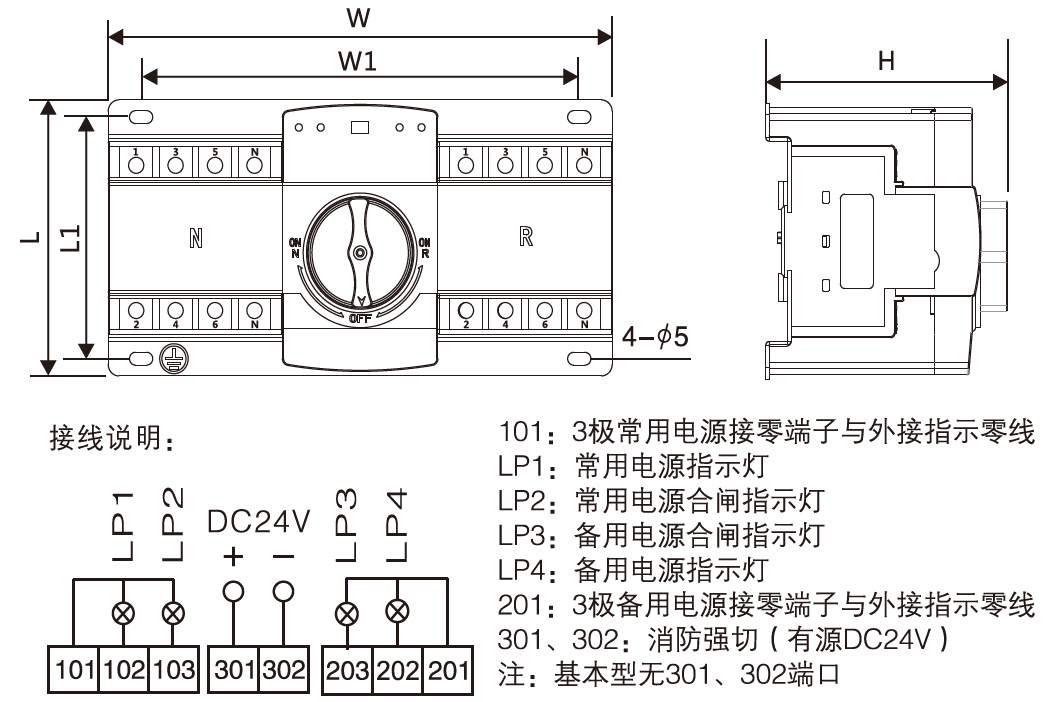

外形及安裝尺寸
