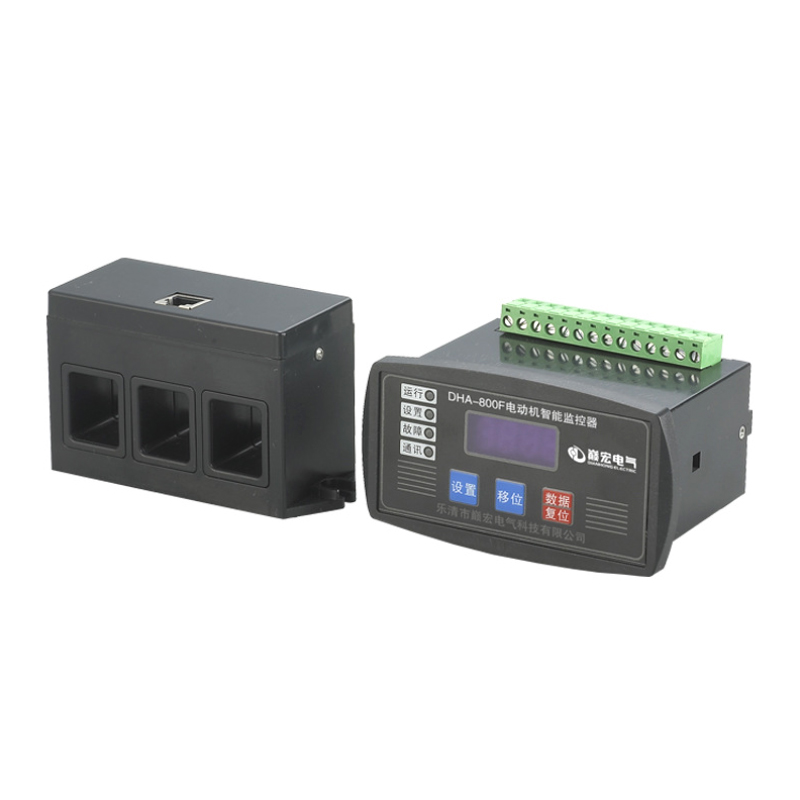

產品概述
電動機智能保護監控器（以下簡稱：監控器）是我公司研制電機保護產品經驗的積累和現代高科技的結晶。核心部件采用國外最新型的十六位AD單片微機，比較同類產品采用的八位機而言，技術上已上了一個檔次。它具有抗干擾能力強、工作穩定可靠、精度高、保護參數設定簡單方便和數字化、智能化、網絡化等特點。可滿足更高層次用戶的要求。
主要適用于發電、建材、石油、化工、冶金、輕工、紡織、煤炭等工業電動機及三相電力饋電系統，作過載輕載、缺相、過壓、欠壓、堵轉、短路、漏電、及三相電流不平衡保護和多方啟停控制。
本機具有RS-485遠程通訊接口，支持MODBUS-RTU、PROFIBUS-DP協議和4-20mA模擬量輸出接口，方便和PLC、DCS及后臺主機組成網絡系統。通過后臺主機對現場設備進行操控、運行狀態監視和歷史數據查詢。
工作條件
1、海拔高度不超過4500米。
2、周?chē)h(huán)境溫度：-35℃~+65℃。
3、空氣相對濕度：在+25℃時不超過85%。
4、大氣條件：沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣氣體及導電塵埃。
5、安裝沒有雨雪侵襲的地方。
6、安裝在無劇烈振動、沖擊的地方。
7、工作電源：220V、380V+15% 50Hz+2%。
8、結構形式：整體與分體兩種形式，分體安裝距離≤5米。
9、互感器固定在交流接觸器下方為宜，采用螺絲固定安裝方式或?qū)к壈惭b；三相主線路分別穿過互感器的三個孔；按接線圖接好線并檢查無誤后通電。
主要功能
1、保護功能：過載保護、斷相保護、三相不平衡保護、堵轉保護、漏電保護、接地故障保護、欠載保護、空載保護、短路保護。
2、控制功能：直接起動、正反起動、星三角起動、直接旁路起動、自耦變壓器降壓起動、多方起動控制。
3、顯示監測：運行狀態、三相電流、線電壓、漏電電流、故障信息等。
4、設定功能：額定電流、保護電流曲線、啟動時間、三相不平衡、漏電電流值、通訊地址等。
5、遠傳功能：具有DCC4-20mA標準模擬量輸出，不需外接電源。
6、通訊功能：通過RS485串行通訊與計算機可構成256臺保護器常規保護控制網絡。遠程數據設定及顯示報警，遠程電動機啟動，停止控制等。
技術參數

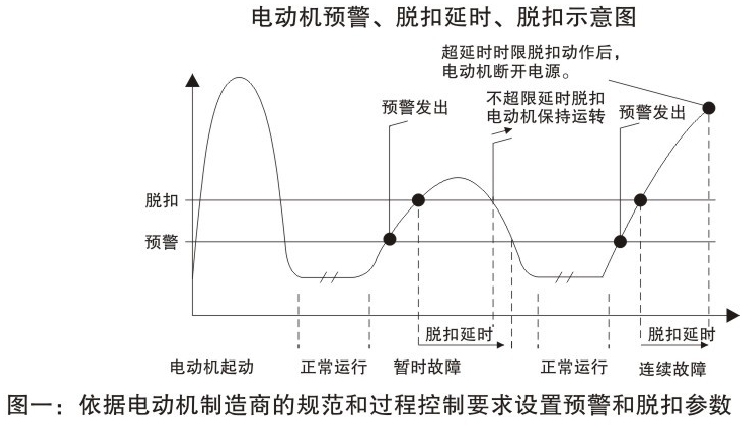

1、反時限保護：本保護裝置具有過流反時限延時保護功能，如圖二。
2、輕載保護：當電流值小于輕載保護設定值時，保護裝置在30秒內動作。
3、過流保護：保護電流可任意設定，電流值大于設定值時，按動作特性曲線動作。
4、斷相保護：電動機電源斷相時(出產時三相電流不平衡值沒為60%可根據用戶要求設定)，保護裝置在3秒內動作。
5、堵轉保護：當電動機運行電流大于設定值5倍時，保護裝置在2秒內動作。
6、漏電(接地)保護：漏電電流大于設定值時，保護裝置在3秒內動作。
7、短路保護：任意一相電流達到8Ie電流時，保護裝置在2秒內動作。
8、啟動延時時間：1-999秒可調。
9、星三角轉換時間：星三角轉換時間小于啟動延時時間3秒。
10、4-20mA電流輸出精度：0.3%F·s(20mA對應2倍的額定值)
11、輸出繼電器觸頭容量：250VAC 7A。
1、電流顯示誤差：≤1.5%。
1、具有啟動延時功能：避開啟動大電流和過電流動作時間分開。
1、具有：RS485遠程通信接口，能有遠程數據設定、控制、查詢等，于上位機組成網絡保護監控系統。
圖二 反時限保護
注：表中Iw為工作電流，Ie為額定電流

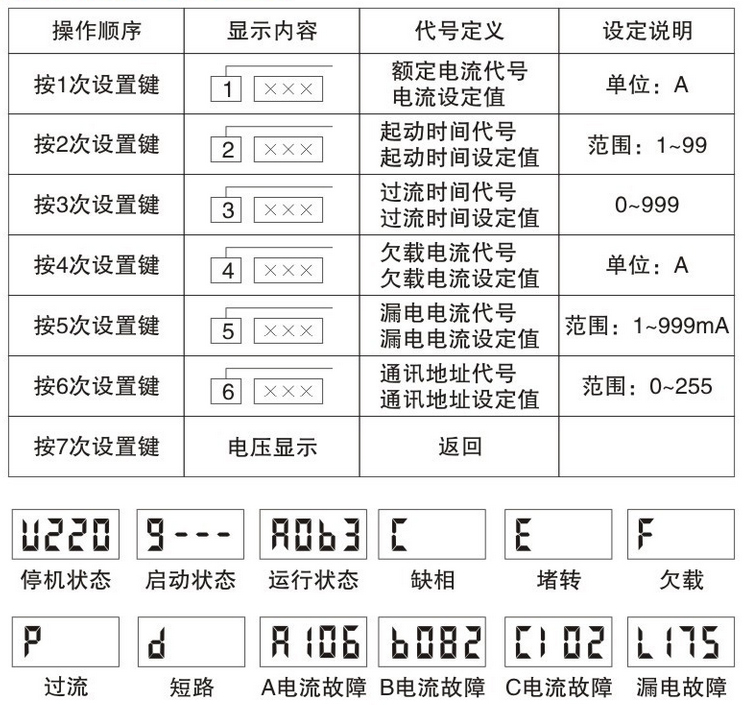

操作說明及故障顯示

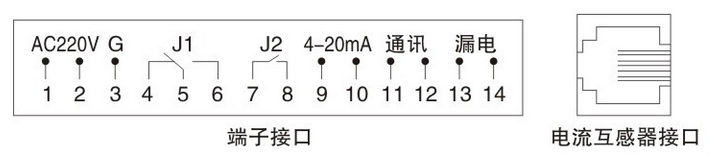

端子接口

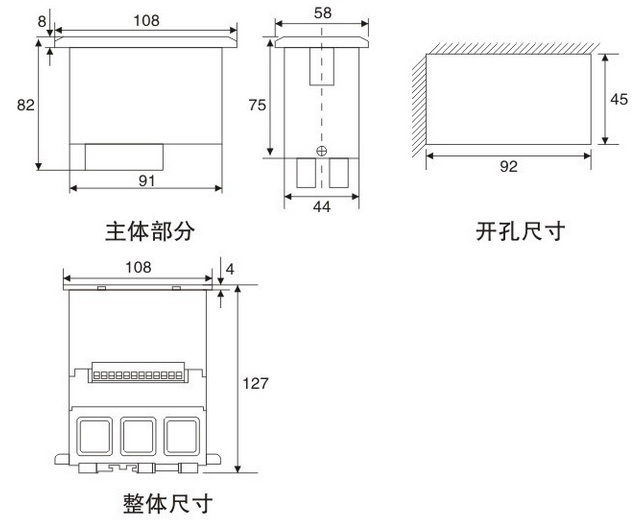

外形及安裝尺寸
